НАЗНАЧЕНИЕ:

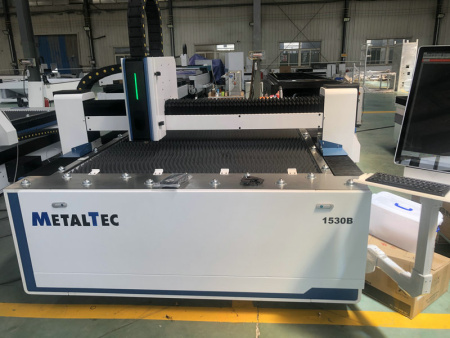

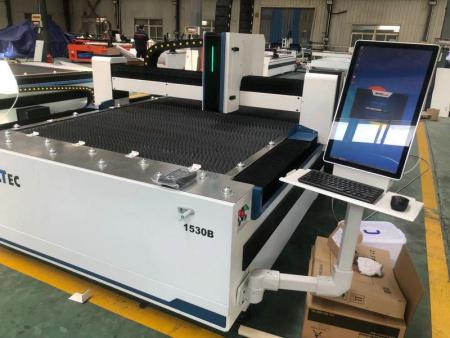

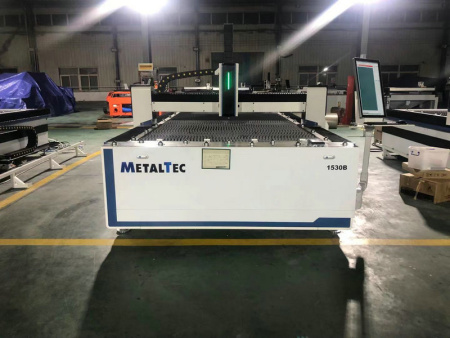

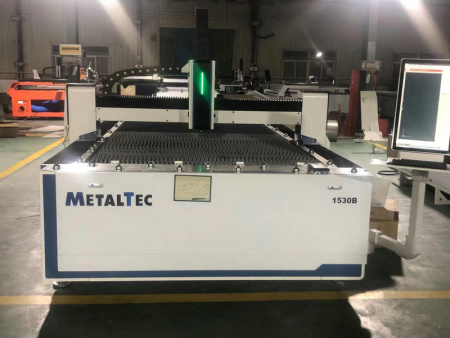

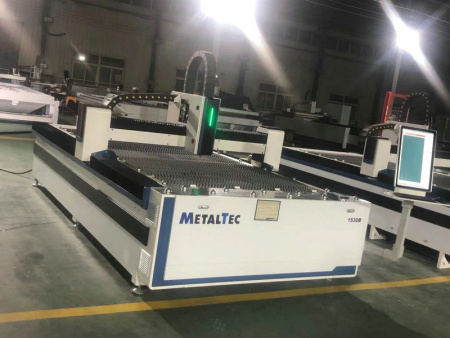

Оптоволоконный лазерный станок MetalTec 1530 B предназначен для лазерной обработки металла. Обработка производится методом резки по плоскости. Станок волоконной лазерной резки представляет собой высокотехнологичное оборудование, сочетающее технологии лазерной резки и точного механизма с ЧПУ. Станок успешно применяется в металлообрабатывающей промышленности, благодаря высокой точности обработки, а также наилучшему качеству получаемых изделий.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Сферы применения достаточно обширны: медицинская микроэлектроника, тяжелая промышленность, машиностроение, метро или авто аксессуары, механические части, декоративно-прикладное искусство, элементы электронных устройств, реклама, и т. д.
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

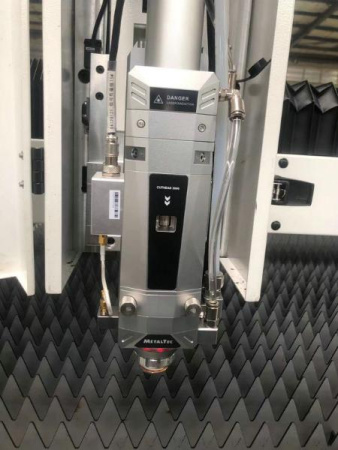

- Высокопроизводительная лазерная головка с функцией автофокусировки и контролем безопасного перемещения.
- Программное обеспечение с включенным модулем NESTING, локализованное для Российского рынка, включая языковой пакет на русском языке.
- Высокое качество лазерного луча.
- Простота и удобство наладки и настройки.

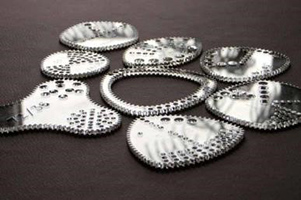

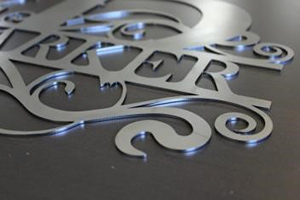

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:
ТАБЛИЦА ЗАВИСИМОСТИ СКОРОСТИ РЕЗКИ ОТ МОЩНОСТИ ИСТОЧНИКА, ИСПОЛЬЗУЕМЫХ ГАЗОВ, ВИДА МАТЕРИАЛА И ТОЛЩИНЫ ЗАГОТОВКИ*:
Материал | Толщина, мм | Скорость, м/мин | Давление, MPA | Газ | Фокусное расстояние, мм |
Нержавейка | 1 | 25 | 1 | N2 | 0,6 |
2 | 7 | 1,4 | N2 | 0,6 | |
3 | 4 | 1,8 | N2 | 0,6 | |
4 | 2 | 1,8 | N2 | 0,6 | |
5 | 1,3 | 2 | N2 | 0,6 | |
6 | 0,7 | 2 | N2 | 0,6 | |
Углеродистая сталь | 1 | 25 | 1 | O2 | 1 |
3 | 4 | 0,12 | O2 | 1 | |
6 | 1,6 | 0,14 | O2 | 1 | |
8 | 1,2 | 0,14 | O2 | 1 | |
10 | 1 | 0,16 | O2 | 1 | |
12 | 0,8 | 0,18 | O2 | 1 | |
14 | 0,6 | 0,2 | O2 | 1 | |
16 | 0,5 | 0,05 | O2 | 1 | |
Алюминий | 1 | 16 | 1,2 | 0,6 | |
2 | 6 | 1,4 | 0,6 | ||
3 | 2,5 | 1,8 | N2 | 0,6 | |
4 | 1,3 | 2 | N2 | 0,6 | |
Медь | 2 | 4 | 1,6 | 0,6 | |
3 | 1,5 | 1,8 | 0,6 | ||
Бронза | 2 | 2 | 1 | 0,6 |
*В таблице представлены ориентировочные параметры. Фактические – могут незначительно отличаться (в зависимости от химического состава металла, степени очистки рабочих газов, температуры помещения и других внешних факторов)
-
Модель1530B
-
Рабочая зона (X x Y), мм1530 x 3050
-
Вид охлажденияЧиллер HUA KU (Китай)
-
Направляющие по осям X, Y, ZLAPPINGS (Тайвань) - 25 мм (квадратного сечения)
-
Передача по осям X, YДвухприводные зубчатаыe шестерня - рейка GARRETSON (Германия)
-
Передача по оси ZШарико-винтовая пара TBI (Тайвань)
-
Датчик высотыАвтоматический
-
Система управленияRU CUT V.2 (NESTING) - локализация для Российского рынка
-
Поддерживаемые форматы файловCAD, CorelDRAW, plt, AI, dxf
-
СмазкаЦентрализованная система смазки
-
РедукторSHIMPO - NIDEC (Япония)
-
ЭлектрокомпонентыSCHNEIDER (Франция)
-
Точность позиционирования, мм±0,03
-
Точность повторного позиционирования, мм±0,02
-
Ускорениедо 1G
-
Напряжение, В380
-
Частота тока, Гц50
-
Гарантия на станок2 года
-
Тип лазераОптоволоконный лазер
-
Режущая головаMETALTEC CH 3000
-
Производитель лазераMAXPHOTONICS
-
Мощность лазера, Вт1500
-
Длина волны лазера, мм1070
-
Срок работы лазера, чДо 100 000
-
Гарантия на лазерный источник2 года
-
Двигатели по осям X, Y, кВтСерводвигатель Leadshine 0,75 кВт (Тайвань)
-
Двигатель по оси Z, кВтСерводвигатель Leadshine 0,4 кВт (Тайвань)
-
Максимальная толщина резки, мм (Углеродистая сталь)10
-
Максимальная скорость резки, м/миндо 30
-
Максимальная скорость холостого хода, м/миндо 100
-
Минимальная ширина резки, мм0,12
-
Длина, мм4400
-
Ширина, мм2300
-
Высота, мм1600
-
Вес, кг2300
Конструктивные особенности
Тип лазера
|
Оптоволоконный |
Максимальная толщина резки
? При резке углеродистой стали |
16 |
Размеры рабочего стола, мм
|
1530 х 3050 |
Мощность источника, Вт
|
1500 |
Назначение
|
Обработка листа |
Общий объем
|
16,192 |
Длина, м
|
4.4 |
Ширина, м
|
2.3 |
