НАЗНАЧЕНИЕ:

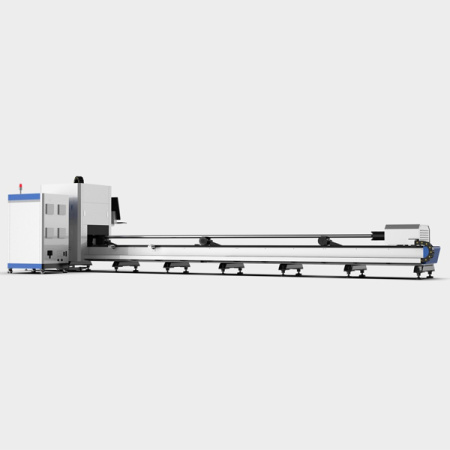

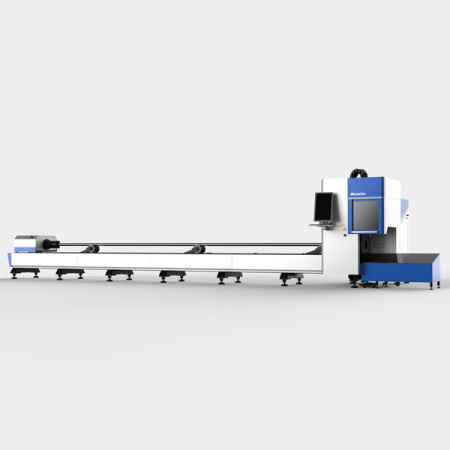

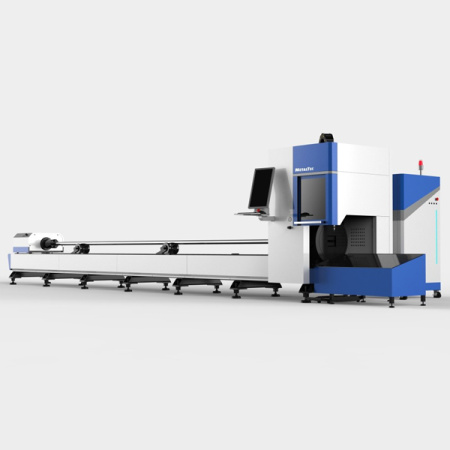

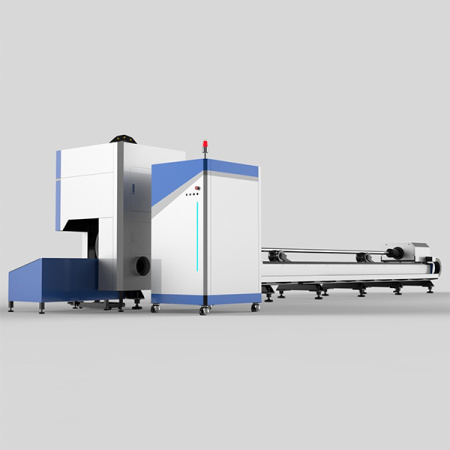

Лазерный комплекс MetalTec Т-6016 предназначен для лазерной обработки труб и резки труб из нержавеющей, углеродистой стали, латуни, алюминия и других металлов круглой, квадратной, эллиптической, шестигранной формы.
КОНСТРУКТИВНАЯ СХЕМА СТАНКА:
СООТНОШЕНИЕ МОЩНОСТИ ЛАЗЕРНОГО ИСТОЧНИКА, ТОЛЩИН И СКОРОСТИ РЕЗКИ:
Материал | Толщина (мм) | Скорость резки (м/мин) | Рабочий газ | Давление газа | Тип сопла | Высота фокуса |
Нержавеющая сталь | 1 | 28 | N2 | 14 | 1.5S | 0,5 |
2 | 10 | 14 | 1.5S | 0,5 | ||
3 | 5 | 16 | 2.0S | 0,5 | ||
4 | 3 | 16 | 2.5S | 0,5 | ||
5 | 2 | 18 | 3.0S | 0,5 | ||
6 | 1,5 | 18 | 3.0S | 0,5 | ||
8 | 0,6 | 20 | 3.0S | 0,5 | ||
Углеродистая сталь | 1 | 25 | N2 | 14 | 1.5S | 0,5 |
2 | 6 | O2 | 0,7 | 1.0D | 1 | |
3 | 4,2 | 0,6 | 1.0D | 1 | ||
4 | 3 | 0,6 | 1.0D | 1 | ||
5 | 2,2 | 0,6 | 1.2D | 1 | ||
6 | 1,8 | 0,6 | 1.2D | 1 | ||
8 | 1,3 | 0,5 | 2.0D | 1 | ||
10 | 1,1 | 0,5 | 2.0D | 1 | ||
12 | 0,9 | 0,6 | 2.5D | 1 | ||
14 | 0,8 | 0,6 | 3.0D | 1 | ||
16 | 0,7 | 0,6 | 3.5D | 1 | ||
18 | 0,5 | 0,6 | 4.0D | 1 | ||
20 | 0,4 | 0,6 | 4.0D | 1 | ||
Алюминий | 1 | 20 | N2 | 12 | 1.5S | 0,5 |
2 | 10 | 14 | 1.5S | 0,5 | ||
3 | 4 | 16 | 2.0S | 0,5 | ||
4 | 1,5 | 16 | 2.5S | 0,5 | ||
5 | 0,9 | 18 | 3.0S | 0,5 | ||
6 | 0,6 | 18 | 3.0S | 0,5 | ||
Медь / Латунь | 1 | 18 | N2 | 14 | 1.5S | 0,5 |
2 | 8 | 16 | 2.0S | 0,5 | ||
3 | 3 | 16 | 2.5S | 0,5 | ||
4 | 1,3 | 16 | 3.0S | 0,5 | ||
5 | 0,8 | 18 | 3.0S | 0,5 | ||
6 | 0,4 | 20 | 3.5S | 0,5 |
-
МодельT-6016
-
Длина труб, мм6000
-
Диаметр труб, мм20 - 160
-
Вид охлажденияЧиллер HAN LI / S&A / HK (Китай)
-
Направляющие по осямРоликовые квадратного сечения
-
Передача по осямШестерня - рейка
-
Передача по оси ZШарико-винтовая пара TBI
-
Датчик высотыАвтоматический
-
Система управленияTubesT-Lite
-
РедукторSHIMPO-NIDEC (Япония)
-
Пневматические элементыSMC/AirTac (Япония)
-
ЭлектрокомпонентыSCHNEIDER (Франция)
-
Точность позиционирования, мм± 0,03
-
Точность повторного позиционирования, мм± 0,02
-
Ускорениедо 1,2 G
-
Напряжение, В380
-
Гарантия на станок2 года
-
Тип лазераОптоволоконный лазер
-
Режущая головка (Швейцария)RAYTOOLS / METALTEC CH3000
-
Настройка фокусного расстоянияАвтофокус
-
Производитель источникаMAXPHOTONICS
-
Мощность источника, Вт2000
-
Длина волны лазер, нм1070
-
Срок работы лазера, чДо 100 000
-
Гарантия на лазерный источник2 года
-
Серводвигатели по осям W1, кВтFUJI 2 кВт (Япония)
-
Серводвигатель по оси W2, кВтFUJI 1,5 кВт (Япония)
-
Серводвигатели по осям Y2, кВтFUJI 2 кВт (Япония)
-
Серводвигатель по оси X, кВтFUJI 1 кВт (Япония)
-
Серводвигатель по оси Z, кВтFUJI 0,4 кВт (Япония)
-
Максимальная скорость резки, м/минДо 30
-
Максимальная скорость холостого хода, м/минДо 100
-
Минимальная ширина резки, мм0,12
-
Длина, мм8500
-
Ширина, мм2100
-
Высота, мм2500
-
Вес, кг3000
Конструктивные особенности
